如何選擇散熱鰭片?

溫度對電子產品的使用壽命、可靠度及性能表現具有決定性影響。有效的熱管理策略不僅能確保設備在高環境溫度下穩定運作，更能維持其優異的電氣性能與能效表現。

本文將聚焦於轉換器應用中最常見的一種被動散熱技術──散熱鰭片，說明其基本運作原理，並探討選擇適當散熱鰭片時需考量的各項關鍵因素，如材料導熱性能、幾何結構設計、表面處理方式與安裝形式等。藉此提供使用者一套完整的評估依據，以協助其根據實際應用需求選擇最合適的散熱鰭片解決方案。



緒論

電子產品的散熱能力是影響整體系統性能與穩定性的關鍵指標。目前常見的散熱技術可大致分為兩大類型：主動式散熱與被動式散熱。主動式散熱依賴外部能源驅動的裝置來強化熱傳導與熱對流效能，常見方式包括水冷與氣冷兩種。

水冷式散熱透過在發熱元件上安裝水冷頭或液冷板，藉由冷卻液在管路中循環流動，將熱量由發熱源導引至冷卻系統（如冰水機）進行熱交換，再將降溫後的冷卻液回流重複使用。此方法雖具備極高的散熱效率，但系統成本與安裝複雜度也相對較高，因此主要應用於如伺服器、高階電腦CPU等高功耗設備中。

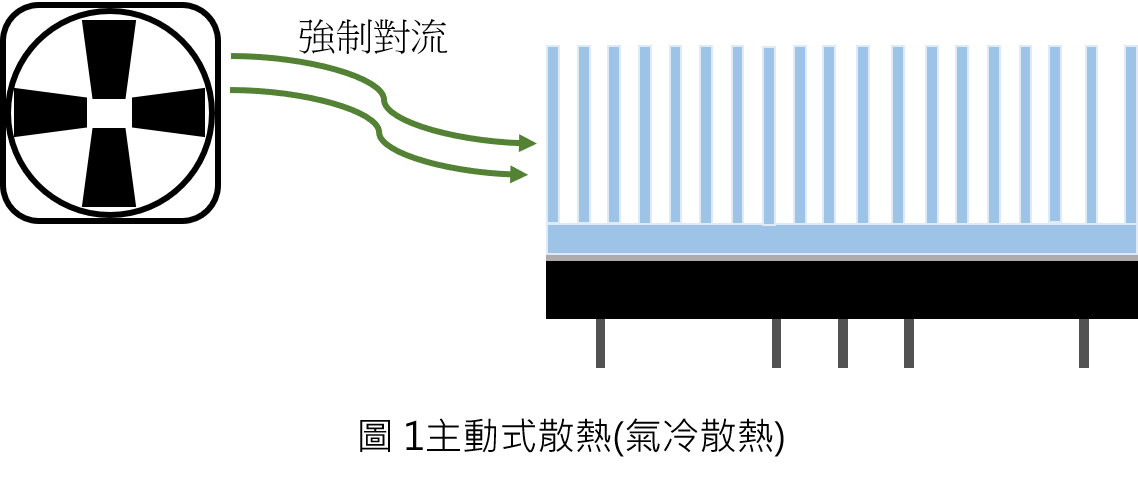

氣冷式散熱則是透過風扇增加空氣流動速率，促進熱對流效率，將熱量從發熱源快速排出。為提升散熱效果，氣冷散熱系統常結合散熱鰭片使用，如圖1所示，透過鰭片的擴展表面積提升熱交換效率，適用於中低功耗或空間受限的應用場合。



相比之下，被動式散熱不需外部裝置，依賴熱傳導與自然對流的方式進行散熱。其中最常見的方式為安裝散熱鰭片，將熱量自熱源傳導至鰭片，並藉由周圍空氣自然對流將熱能釋放至環境中。本文將針對散熱鰭片，進行深入解析與應用探討。



散熱鰭片原理與介紹

1. 散熱鰭片的特性

​      A.散熱片材質

目前市面上常見散熱材料導熱率比較，如表 1 ：

表 1 材質導熱率

材質	導熱率 (W/mK)
銅	401
純鋁	237
鋁合金	100~200
銀	420
金	381
鋼	60



其中，鋁材的導熱率可分為純鋁與鋁合金。純鋁導熱率約為237 W/m·K，鋁合金則依材料牌號不同，約介於 100–200 W/m·K；純銅導熱率約為 401 W/m·K。根據表1可知，銀的導熱率略高於銅，但因成本過高，實務上較少作為散熱鰭片材料。相較之下，鋁合金具備成本低、重量輕、加工性佳等優勢，因此成為散熱鰭片的主流材料。

根據傅立葉熱傳導定律，材料的熱傳導速率可表示為：

其中 q_x

是熱通量，k 是導熱率，A 是熱傳面積，是溫度的變化率。

由此可知，在相同截面積與溫度梯度條件下，材料導熱率越高，熱傳導能力越佳。然而，散熱鰭片的實際散熱表現仍需同時考量鰭片結構、表面積、氣流條件與接觸熱阻等因素。

​      B. 散熱片結構

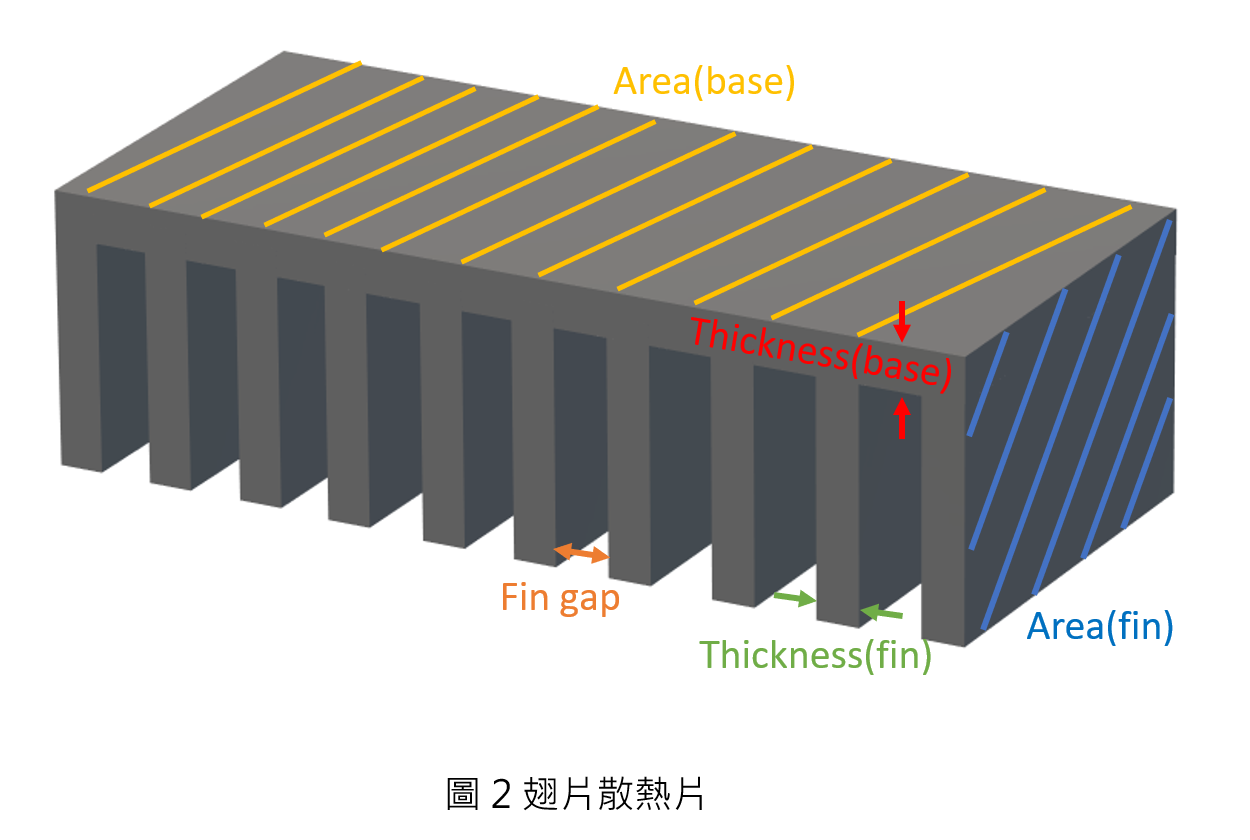

外觀結構設計會直接影響散熱鰭片的熱傳導與對流散熱能力。除了材料導熱率之外，散熱片底座尺寸、底座厚度、翅片表面積、翅片厚度與翅片間距，皆會影響整體熱阻與散熱效率。以常見的翅片型散熱鰭片為例，如圖2所示：

• 散熱片底座面積（黃色區域）： 底座面積越大，與熱源或導熱介面的接觸面積越高，有助於降低接觸熱阻。
• 散散熱片底座厚度（紅色區域）： 底座厚度需兼顧熱擴散與熱傳導路徑。過薄可能導致熱量集中，過厚則會增加熱阻、重量與材料成本。
• 散熱片翅片表面積（藍色區域）： 翅片表面積越大，與周圍空氣接觸的面積越高，可提升對流散熱能力，協助熱量更有效地散發至環境中。
• 散熱片翅片厚度（綠色區域）： 翅片厚度會影響熱傳導能力、機械強度與翅片數量。過厚會降低單位空間內的翅片數與有效散熱面積；過薄則可能造成導熱能力不足或結構強度下降。
• 翅片間距（橙色區域）： 翅片間距需依自然對流或強制風冷條件設計。間距過大會降低單位體積的散熱表面積；間距過小則會增加氣流阻抗，影響空氣流通並降低散熱效率。



​除了翅片型散熱片外，常見設計還包括針腳式散熱片與板翅式散熱片。針腳式散熱片與翅片式散熱片類似，皆由底座向上延伸散熱結構；但針腳式設計可降低氣流方向限制，能接受多方向對流，適合空間受限、氣流方向不固定的緊湊型應用，例如小型電源模組。

板翅式散熱片通常由平行金屬薄板排列而成，翅片間距固定，可提供較大的散熱表面積與穩定氣流通道。此類設計多用於高功率密度或需搭配強制風冷的應用，例如工業電源、伺服器電源及其他高效散熱系統。



2. 散熱熱阻與選擇依據

除了散熱片材質與外觀結構外，選擇合適的散熱器還需評估整體熱阻。根據傅立葉熱傳導定律，可推得傳導熱阻如下：

其中 是熱阻值， 是溫度差，相當於熱傳路徑，由公式可知，在相同材料與截面積條件下，熱傳路徑越長，熱阻越高；因此，散熱器設計需盡量縮短熱傳路徑並提高有效導熱面積。了解熱阻定義後，可進一步透過實際應用說明如何計算散熱系統熱阻，並選擇合適的散熱鰭片。

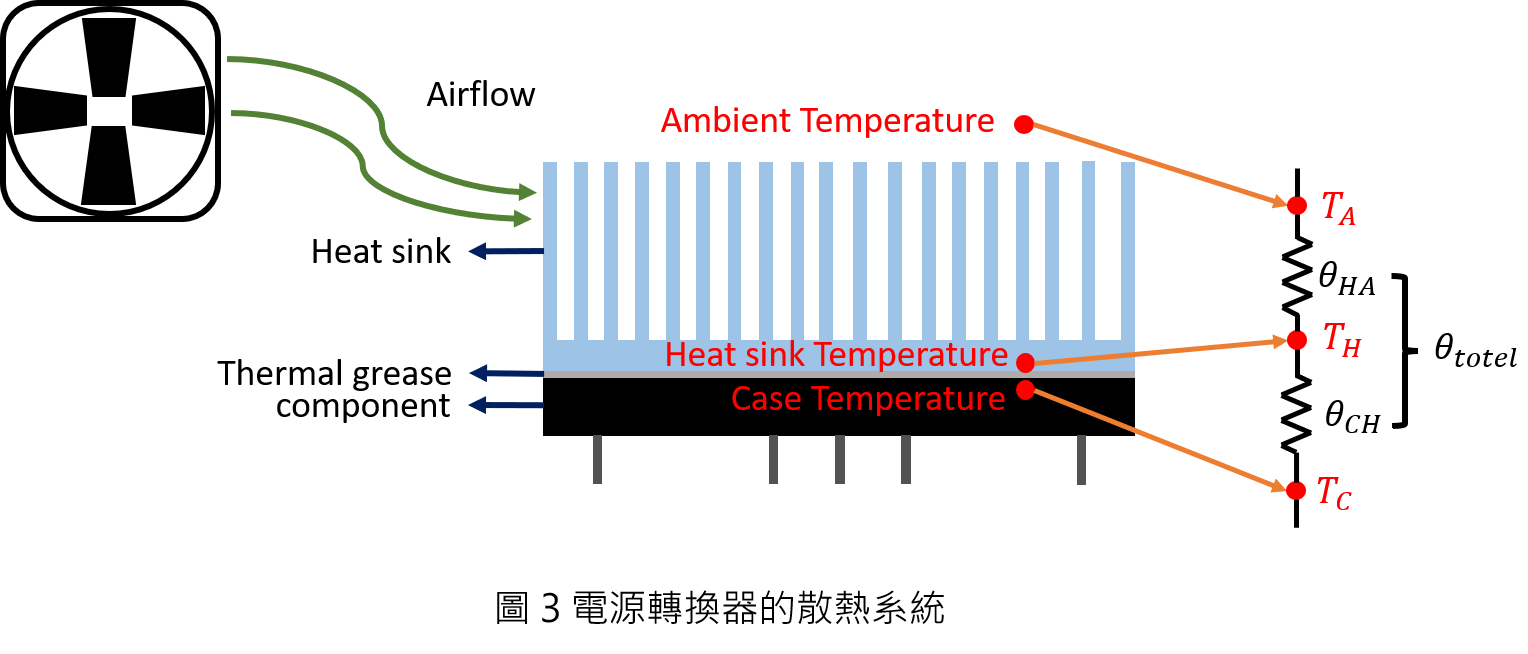

以電源轉換器應用為例（圖3），轉換器與散熱鰭片之間通常會加入熱介面材料（Thermal Interface Material, TIM），例如散熱膏、導熱膠或導熱墊。TIM 的主要功能是填補接觸面微小空隙，降低接觸熱阻，使熱量更有效地由電源模組傳導至散熱器。

公式2中的熱傳導功率可視為轉換器的損耗功率，因此可改寫公式如下:

其中 是總熱阻，T_C 是轉換器外殼溫度，T_A 環境溫度，P_d 是轉換器損耗功率，要挑選散熱鰭片前，要先確定轉換器的外殼溫度與損耗是多少，接著訂出期望的環境溫度，透過公式3計算總熱阻後即可挑選散熱鰭片。

假設現有一顆轉換器的損耗功率 P_d=2W，外殼溫度 T_C=120 °C, ，希望可達到環境溫度 T_A=110 °C，總熱阻計算如下:

在同一散熱路徑上的不同溫度點之間的熱阻可以串聯得出總熱阻，如公式4:

已經計算得知總熱阻為 5(°C/W)，現在計算外殼溫度到散熱片的熱阻與散熱片到環境溫度的熱阻。由於轉換器外殼到散熱片之間有熱介面材料，假設為導熱膠的導熱率 K=2W/mK，塗佈範圍是60mm x 40mm，厚度為 1mm ，則外殼溫度到散熱片的熱阻 :

散熱片到環境溫度的熱阻:

由以上計算可以得知若要為這顆轉換器選擇一個散熱鰭片，必須選熱阻小於 4.79(°C/W)的，若需要加上散熱風扇，則散熱風扇加上散熱鰭片的熱阻要小於4.79(°C/W)。





 結論

散熱鰭片是電源轉換器中最常見且關鍵的散熱元件，深入理解材質選擇、結構設計與熱阻計算等要素，有助於有效提升系統的散熱效率與可靠度。本文介紹了多個影響散熱鰭片效能的關鍵因素，包括其材質、外觀尺寸（特別是表面積與厚度），以及三種常見的散熱鰭片外形結構。

透過公式推導與實例分析，本文提供了評估與挑選散熱鰭片的完整流程，幫助使用者設計更穩定可靠的熱管理系統。
