靜態、關斷與漏電流解析

在電源系統設計朝向高功率密度與節能發展的趨勢下，精準掌握奈安培級電流損耗是評估模組可靠度與能效表現的核心關鍵。本文旨在系統性地說明靜態電流、關斷電流與漏電流的本質差異，並分析輕重載切換、元件異常與環境因素對這三種電流的影響，同時整理實際設計與選型時需注意的重點。透過正確區分不同電流規格，可避免混淆使用，並提升電源模組在低功耗與長期運作下的穩定性與可靠度。



緒論

全球對於穿戴式裝置、物聯網感測器以及主動式植入醫療設備產品需求呈現爆發式成長。然而，這類裝置多數依賴有限的電池能量供應，如圖1所示，如何在提升系統效能的同時，最小化功耗以增加電池續航力來成為當前電源管理電路設計中最重要的挑戰。

在標準定義上，電源轉換器的規格書內常出現待機電流/靜態電流/漏電流的測試條件，有些牽涉 Enable 引腳禁能後的狀態或各種負載下的功耗表現，這幾項參數容易讓使用者混淆，此外靜態電流與關斷電流的測量方式及量測位置也會影響設計者對於這兩參數指標的判斷。

綜合而言，靜態電流與關斷電流是設計者主動追求極小化的電路指標，而漏電流主要來自隔離結構與寄生電容效應，需透過絕緣設計、材料選用、爬電距離／電氣間隙規劃，以及製程品質控制來降低風險。接下來將深入探討並清楚分辨這三種電流的特性及其相互影響，接著比較量測方式差異。





三種電流定義區分及實務考量

靜態電流、關斷電流與漏電流定義區分

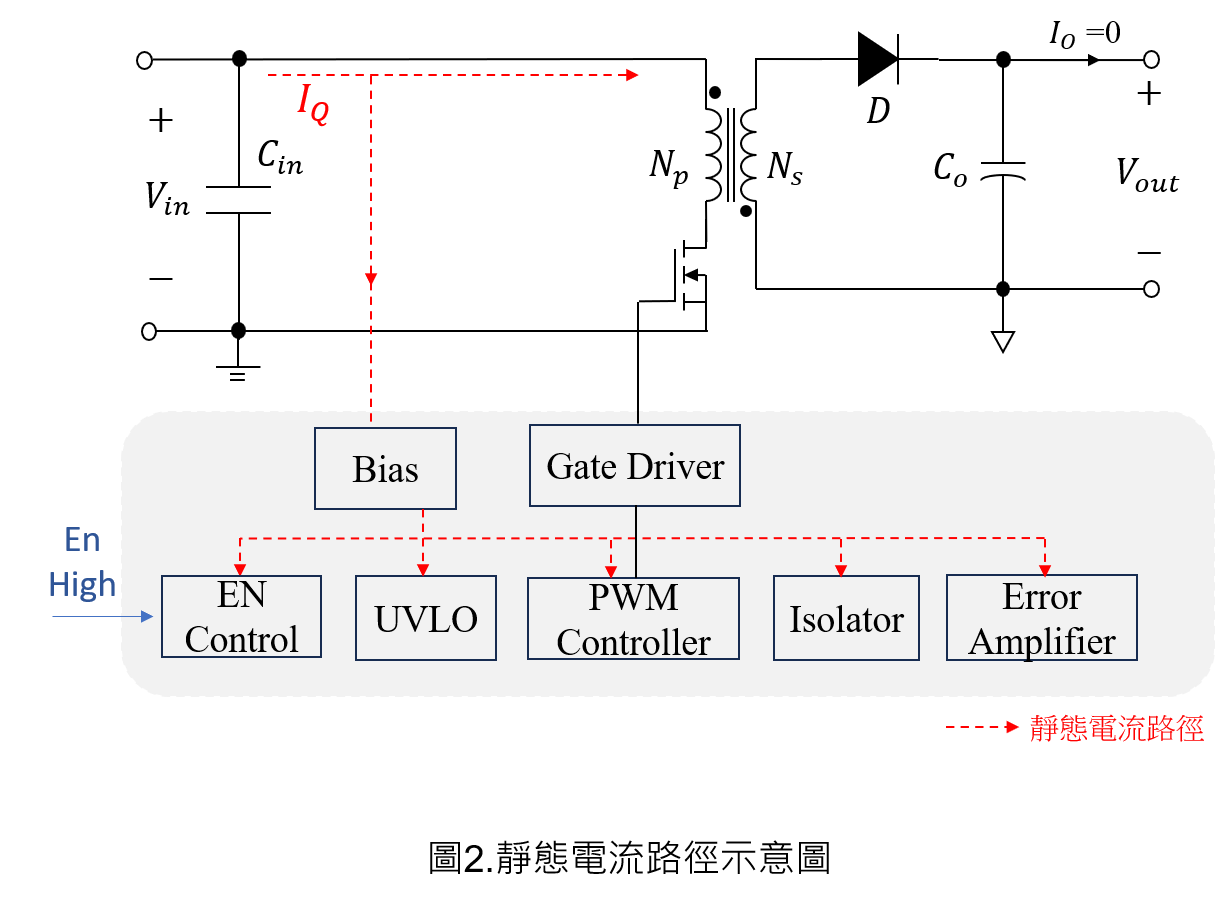

 靜態電流 I_Q 是指當電源轉換器En腳位為正邏輯處於高電位，此時電源轉換器為開啟狀態(State ON)，但輸出端沒有連接負載，此時電源轉換器正常運作並維持「調節電壓」的功能所消耗的輸入電流，如圖2。

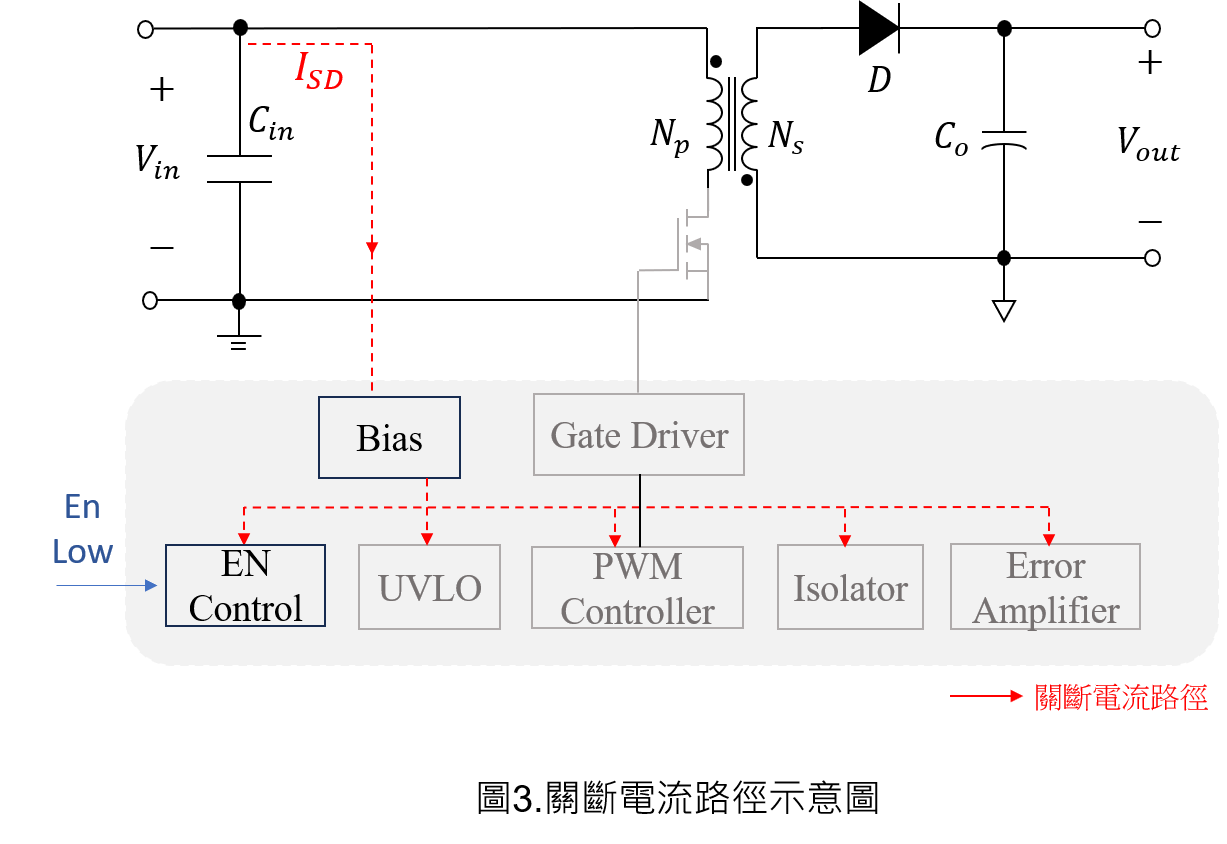

關斷電流I_SD會影響產品的長期儲存壽命。當 EN 腳位被拉至低電位時，電源轉換器進入關斷狀態（Shutdown Mode），此時仍需極低電流維持內部控制邏輯、偏壓與保護電路運作。若

過高，即使產品於上電未啟動期間，仍可能持續消耗電池電量，導致電池過放、電量耗盡，甚至無法開機。



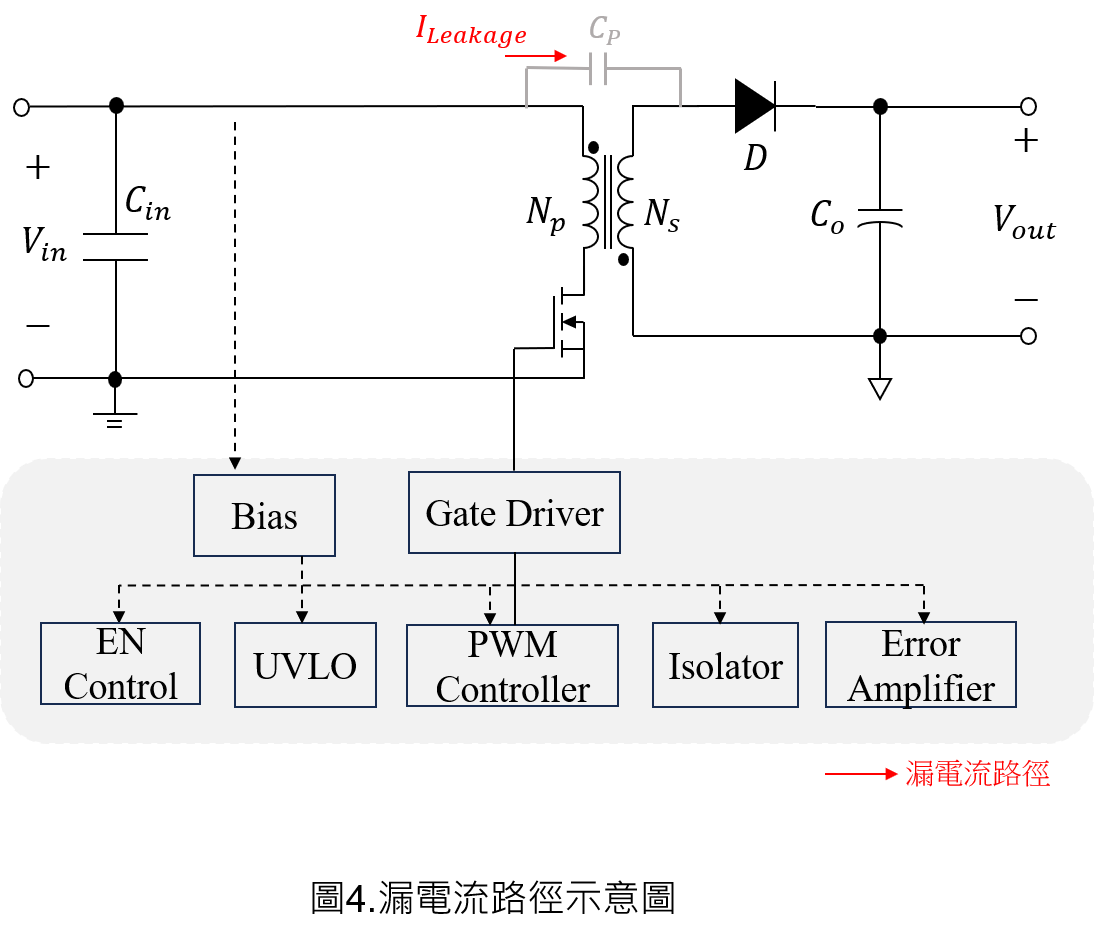

漏電流係指絕緣材料的本質導通電流與變壓器繞組寄生電容產生的共模路徑。特別是在變壓器的一、二次側之間，若絕緣層受損或表面電位梯度過大，將透過介面路徑形成額外的洩漏風險。這類非預期路徑常受助焊劑殘留或 PCB 受潮影響，在極端操作情境下會加速電池耗電。



靜態電流與關斷電流之量測

量測靜態電流時，輸出端通常保持無負載或指定輕載條件，並將 EN 腳位設為高電位，使電源轉換器維持啟用狀態。此時內部偏壓、控制邏輯、振盪器與閘極驅動等電路仍正常運作。量測時可如圖5所示，將電流表或功率分析儀串接於輸入端，此時所量得之輸入電流即為靜態電流。

量測關斷電流時，需將 EN 腳位拉至低電位，使轉換器進入關斷模式。此時開關動作、PWM 控制器、振盪器與閘極驅動電路停止運作，僅保留必要的偏壓、保護與喚醒電路。此時由輸入端量得的微小電流，即為關斷電流。



靜態電流、關斷電流與漏電流分析

靜態電流、關斷電流與漏電流雖同屬低功耗規格，但三者受到的影響因素與實際設計考量並不相同：

靜態電流主要出現在電源轉換器已啟用、但輸出端處於無負載或輕載狀態時。此時內部偏壓、PWM 控制器、振盪器、誤差放大器、邏輯控制與 Gate Driver 等電路仍需持續運作，因此會消耗固定電流。當系統由重載切換至輕載時，輸出功率雖明顯下降，但內部電路耗電仍持續存在，因此靜態電流對整體效率的影響會更加明顯。例如 IoT 感測器進入待機模式後，輸出電流大幅降低，此時靜態電流往往成為主要功耗來源。

影響靜態電流的因素包括控制 IC 架構、工作模式、切換頻率、Gate Driver 耗電以及外部元件狀態。例如驅動電路異常或耦合電容劣化，都可能導致靜態電流增加。此外，高溫環境也會提高半導體漏電流，使靜態電流進一步上升。

關斷電流則發生於 EN 腳位被拉低、轉換器進入 Shutdown Mode 時。此時 PWM、振盪器與驅動電路大多停止運作，僅保留必要的偏壓、保護與 wake-up circuitry，因此關斷電流通常遠低於靜態電流。其影響因素包括 EN 腳位偏壓、UVLO 與啟動電路漏電。此外，PCB 表面助焊劑殘留或受潮，也可能形成額外漏電路徑。對電池供電系統而言，即使極小的關斷電流，也可能在長期存放後造成電池電量下降。

漏電流在正常設計下通常極小，卻會直接影響電源系統的長期安全性、效率與可靠度，其主要影響因素如下：

1. 瞬態電壓應力：較高的直流偏壓或重複性切換尖峰會提高電場強度，加速絕緣材料老化與局部放電現象。
2. 材料與製程品質：絕緣材料的體積電阻率與介電損耗會直接影響漏電流，而製程中的微小氣隙也可能形成潛在漏電通道。
3. 老化效應：長期運作下，絕緣材料會因熱應力與機械振動逐漸劣化，使漏電流隨時間增加。



結論

在低功耗電源設計中，靜態電流、關斷電流與漏電流都會影響系統效率、可靠度與電池續航，但三者的來源與影響方式並不相同。靜態電流會影響待機與輕載效率；關斷電流則與產品長期存放時的耗電有關；而漏電流除了影響效率外，也與隔離安全與長期可靠度密切相關。
