湧浪防護元件-TVS選型

在高可靠度電路設計中，應對瞬態電壓已成為EMC設計的重要環節，其中湧浪（Surge）往往是導致功率元件發生電氣過應力（EOS）並造成電路失效的主要因素。本文首先探討TVS與MOV兩種保護元件的運作機制，接著進一步解析TVS的各項關鍵參數，並提出實務上的選型注意事項。期望透過這些客觀的考量，協助使用者在不同環境下，評估出相對合適的保護元件。


緒論

湧浪（Surge）係指電力系統中因雷擊或電網切換等因素所引發的高能量短時過電壓事件，如圖1其特徵為電壓幅值高、能量大，與一般開關瞬態或啟動暫態有所區別。

瞬間產生的巨大電流可能會縮短電源元件的使用壽命、引發系統誤動作，造成傳輸數據失真。舉例來說，當停電後瞬間復電時，電網容易產生過強的Surge；此時若環境中設有如網路交換機或火災受信總機等含有精密電路板的設備，便可能因無法承受瞬間高壓而導致短路，甚至燒毀。

為了降低潛在的風險，業界通常依循國際法規IEC 61000-4-5進行抗擾度測試。實務上常在線路中加入TVS (Transient Voltage Suppressors, 瞬態電壓抑制二極體) 或MOV (Metal Oxide Varistors, 金屬氧化物壓敏電阻) 等Surge抑制元件。這些元件的主要作用在於：當異常高壓發生時，能提供一條低阻抗路徑，將多餘的能量引導至接地，藉此保護後端的連接埠與設備。以下將探討TVS與MOV兩種湧浪抑制元件的特性，同時說明假設TVS未完全合乎規格要求，可能會有哪些潛在的風險。



探討TVS與MOV之物理特性差異

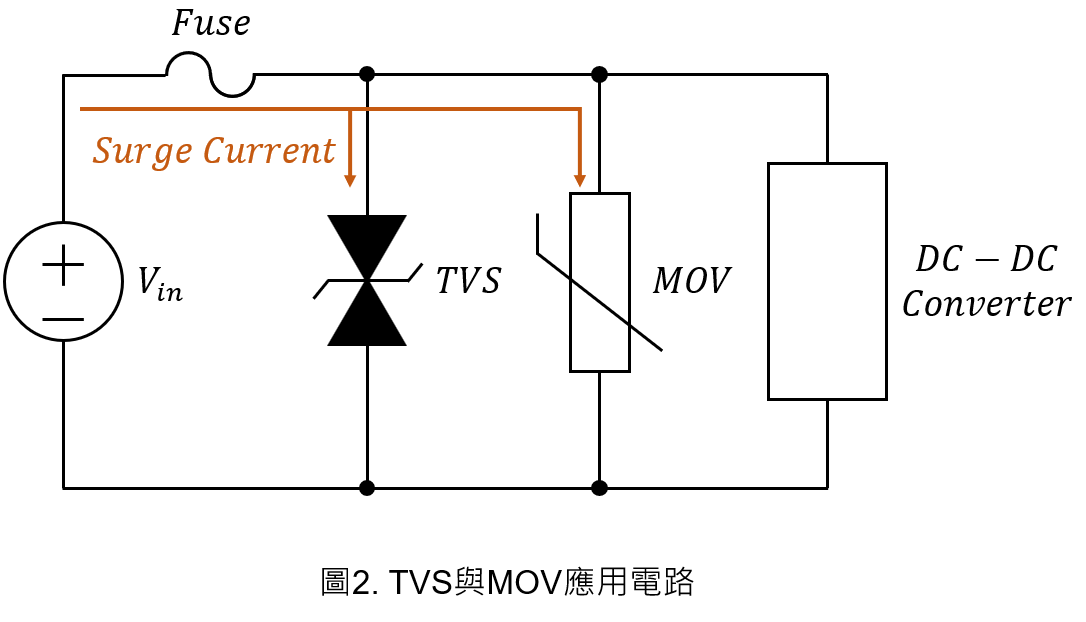

在電路防護設計中，TVS與MOV皆屬於箝位型（Voltage Clamping）抑制元件。當線路出現異常瞬態高電壓時，兩者不會如保險絲般切斷電路，而是迅速進入低阻抗狀態，將過剩能量導引至接地，同時將後端電壓限制於安全範圍內。

儘管具備相同的箝位特性，兩者的作動機制卻截然不同。

• TVS：屬於半導體元件，利用雪崩擊穿（Avalanche Breakdown）效應將電壓精準箝位，其優勢具備高速瞬態響應能力，且在額定功率範圍內具有優異的抗疲勞特性；但其可承受的峰值功率較低，因此多用於次級側或訊號端防護。
• MOV： 屬於陶瓷非線性電阻，具備極高的能量吸收與Surge電流耐受力，是電源輸入端初級防護的首選；然而，MOV 在多次承受衝擊後，其內部結構會產生不可逆的熱劣化，導致漏電流逐年增加。因此，在長效系統設計中，必須將其老化失效與潛在的安全性風險納入評估。

在相同封裝尺寸的基準下進行比較，觀察兩者的V-I 曲線在不同電壓下的特性變化，一旦越過崩潰電壓後，

• TVS：圖3中的曲線轉折迅速，因動態電阻(R_DYN)小，在瞬態大電流下仍能將箝位電壓(V_C)穩定控制在精準範圍。

MOV：圖4中的曲線轉折較平緩，因動態電阻(R_DYN)較大，在瞬態大電流條件下，箝位電壓(V_C)的增幅相對明顯。

峰值功率為曲線中電壓與電流極限值的乘積：

• TVS：峰值電流量級較小，因此整體峰值功率較低，適用於精密電路的快速保護。
• MOV：峰值電流可達數千安培，遠大於TVS，因此具備更高的峰值功率負載能力，適用於高能量湧浪。

總結上述對比，MOV雖具備高能量承載優勢，但在追求高速響應與精準箝位電壓的高速通訊電源設計中，TVS的特性更具不可替代性。為了優化敏感元件的防護設計，下文將針對TVS的關鍵規格參數進行深度解析。



TVS關鍵電氣參數解析

在實際的電路設計階段，仍需仰賴規格書上的具體參數來選型。以下將釐清常見參數的物理意義 :

1. 反向最大工作電壓(V_RWM) : 元件保持極低漏電流的安全電壓上限。在實際設計中 ，V_RWM應高於系統預期的最大工作電壓；若施加電壓超過
   ，則可能導致漏電流顯著增加。例如，若受電源模組的最大輸入電壓為24 V，則應選擇 V_RWM​ 至少為24 V的TVS元件。
2. 崩潰電壓(V_BR) : 此為TVS二極體開始導通的電壓，通常定義在漏電流為1 mA時。一旦跨壓大於崩潰電壓，漏電流會呈指數性上升。由於
   V_BR具有偏移特性，挑選TVS時，必須確保系統工作電壓低於 V_RWM，而非 V_BR，這樣才能維持極低漏電流。
3. 箝位電壓(V_C) : 當發生湧浪電流時，TVS兩端被限制住的最高電壓，其計算公式為：

   其中，I_Surge 為湧浪電流, R_DYN 為元件導通後的內部等效電阻，其決定V-I曲線的斜率。
   湧浪發生時所面臨的電壓應力取決於 V_C；透過降低 V_C，能有效拉開防護電壓與元件耐壓上限的距離，大幅降低電氣過載（EOS）造成的損壞機率，換言之， 必須控制在受保護電路的耐壓上限以下；若 仍高於其可承受範圍，則即使保護元件已啟動分流，殘留過電壓仍可能對敏感元件造成擊穿或失效。
4. 漏電流 I_leak : 施加正常工作電壓時流過的微小電流。選型時，若選用
   I_leak過大的元件，會導致消耗系統額外功率、縮短電池續航力。
5. 峰值脈衝電流 (I_PP)
   : TVS二極體在不發生熱失效下可承受的湧浪電流最大值，為判斷元件是否具備足夠湧浪吸收能力的關鍵參數，因此其額定值應高於系統預期的峰值湧浪電流。若 I_PP額定值過低，過量湧浪能量可能造成元件熱損壞甚至擊穿，最終導致後級保護失效。
6. 寄生電容(C_in)
   : TVS二極體內部的等效電容。若應用於高速訊號線，數值過大會與傳輸線形成低通濾波效應，導致高頻訊號衰減與失真。



結論

在硬體防護電路中，過壓防護設計必須依據應用場景的能量等級與響應需求，MOV適合處理電源輸入端的大能量衝擊，而TVS則是憑藉其極低動態電阻與高響應速度，可在瞬態條件下提供更精準且快速的電壓箝位，適用於保護耐壓裕度較小的敏感電子元件。

成功的防護設計關鍵在於「精確選型」。首先，V_RWM 必須高於系統最大工作電壓，以避免漏電流增加；其次，V_C 需低於後端電路的耐壓限制，才能有效防止突波造成損壞；同時，I_PP 也需高於實際可能出現的峰值Surge電流，以確保元件不會因過載而失效。此外在高速訊號應用中，寄生電容亦需控制在合理範圍內，以避免影響訊號品質。透過綜合考量這些條件，才能建立可靠且穩定的防護設計。
