PoE PD電源拓樸與佈局設計

隨著物聯網快速發展，乙太網路供電已成為終端設備重要的供電方式。然而，高可靠度 PoE 受電端設備的開發，仍須面對寬輸入電壓與大範圍功率需求所帶來的設計挑戰。本文說明符合 IEEE 802.3 標準的 PoE 供電架構，並聚焦於 PD 端內部 DC-DC 轉換器的兩大關鍵設計面向：拓樸選擇與實體硬體設計。針對不同終端功率需求，本文分析各類拓樸的適用場景，並進一步提出大功率應用下的佈局與熱管理對策，以提升系統的長期運作可靠度。



緒論

乙太網路供電 (Power over Ethernet, PoE) 技術透過單一網路線同步傳輸資料與電力，大幅簡化終端設備的佈線。在實務應用中，各類終端設備的功率需求跨度極大，從幾瓦的微型感測器到數十瓦的多感測器邊緣設備，皆考驗著內部電源設計的彈性與穩定度。

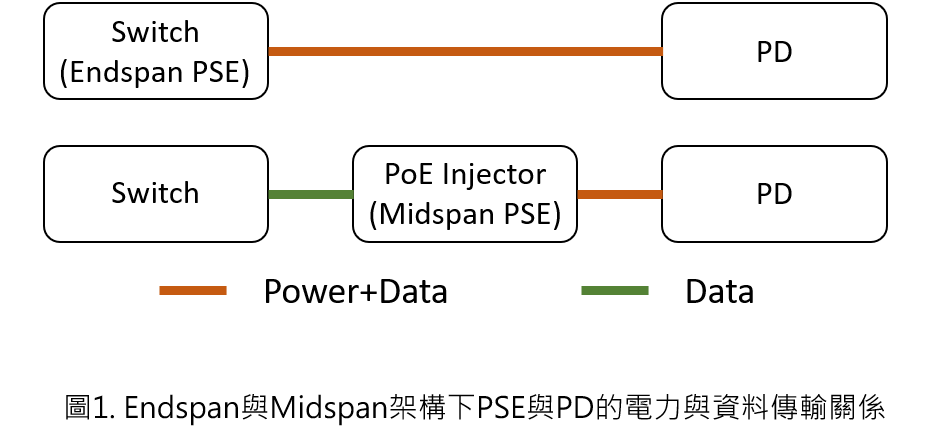

在典型的PoE供電網絡中，主要由供電端設備(Power Sourcing Equipment, PSE)與受電端設備(Powered Device, PD)所構成。實務上的物理連接架構主要分為兩種：由具PoE功能的網路交換器直接供電的Endspan PSE架構，以及在傳統交換器與PD之間額外串接PoE供電器(Injector)的Midspan PSE架構，如圖1。





無論採用何種架構，電力傳輸至PD端後，便會進入內部的純電源轉換路徑，為系統各單元提供穩定的電壓。為確保不同廠牌設備間的相容性與安全性，IEEE制定了嚴謹的802.3系列標準，將PoE設備依據功率能力劃分為Type 1至Type 4，如表1。



表1. IEEE標準、PSE與PD最大功率對照表

	IEEE 標準	PSE 輸出最大功率	PD 最大可用功率
Type 1	IEEE 802.3af	15.4W	13.0W
Type 2	IEEE 802.3at	30.0W	25.5W
Type 3	IEEE 802.3bt	60.0W	51.0W
Type 4	IEEE 802.3bt	90.0W	71.3W



本文將探討如何依據功率需求選擇直流轉換器拓樸，提供具體的佈局與散熱對策，以打造高效率且高可靠度的PoE終端設備。



PoE系統運作架構與前期設計考量



(1) PoE 系統架構

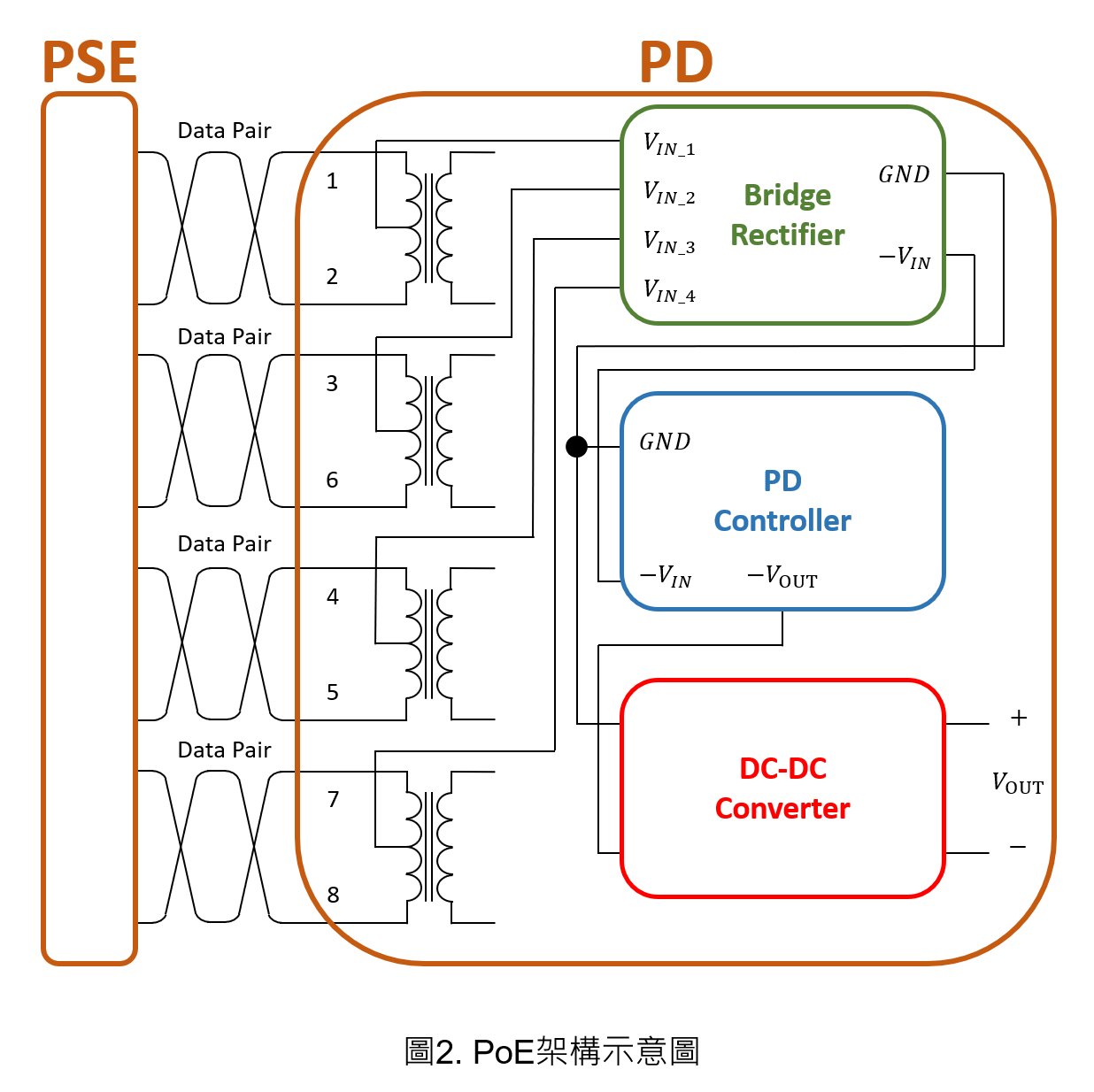

PoE 技術透過乙太網路線同時傳輸資料與電力。電力進入 PD 端後，48V 直流電由網路變壓器中心抽頭引出，依序經過橋式整流器、PD 介面控制器，再送入 DC-DC 轉換器進行降壓。圖 2 省略 PD 端內部的資料通訊路徑，僅示意 PSE、Data Pair 與 PD 端電源處理架構。

(2) 設計挑戰

針對DC-DC轉換器的核心設計，必須先克服PoE系統的兩大挑戰：

挑戰一：寬電壓輸入

乙太網路線在長距離傳輸時，會因線材直流阻抗造成壓降，接點老化也可能增加接觸阻抗；此外，熱累積所帶來的熱應力亦會進一步加劇損耗。受這些因素影響，到達 PD 端的輸入電壓可能低於 37V。當系統輸出功率固定時，輸入電壓一旦下降，輸入電流  便會明顯上升。由開關元件的導通損耗公式可知：

由於損耗與電流平方成正比，輸入電流上升將使開關元件的熱損耗快速增加，進而推升元件溫度，成為高功率 PoE 設計的重要限制。

挑戰二：寬範圍輸出功率

PoE 設備的功率需求範圍廣泛。若高功率設備採用僅適合輕載的電路拓樸，重載運作時容易產生過高的電壓應力與熱失效；反之，低功率設備若採用大功率複雜架構，則會增加不必要的硬體成本。因此，依據目標功率選擇合適的轉換器拓樸，是兼顧效能與成本的關鍵。



DC-DC 轉換器拓璞選擇

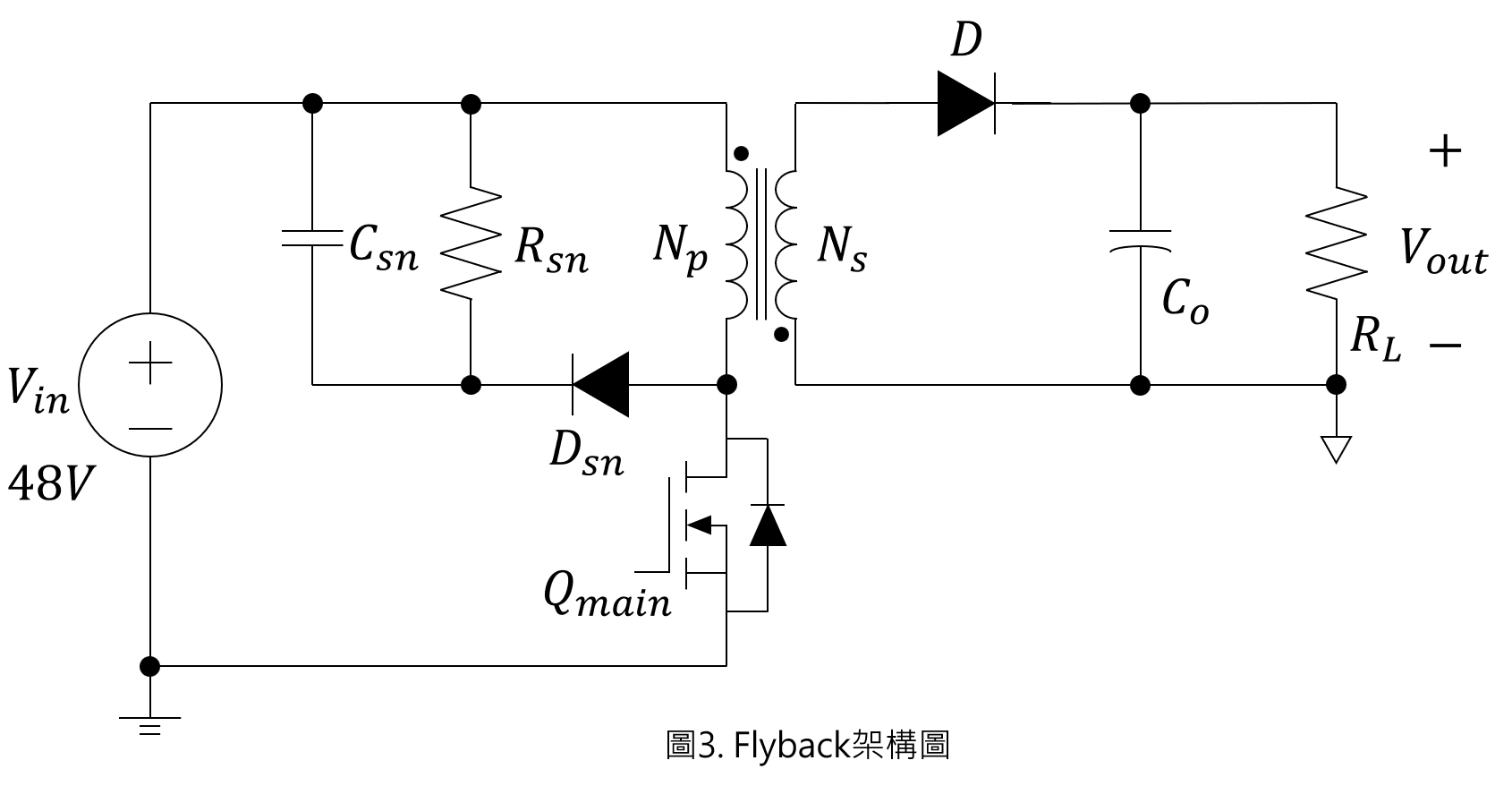

在轉換效率、開發成本與散熱能力間取得平衡，硬體設計必須回歸「功率匹配」原則。常見的轉換器架構為返馳式(Flyback)拓樸，如圖3，其廣泛應用原因為：

1. 結構簡單：架構精簡，具備極佳的成本效益。
2. 具備隔離：具備天然的電氣隔離特性，容易符合PoE的安規需求。
3. 適合寬輸入：擁有極佳的寬範圍輸入電壓適應性，能輕易應對PoE長線傳輸帶來的電壓波動。

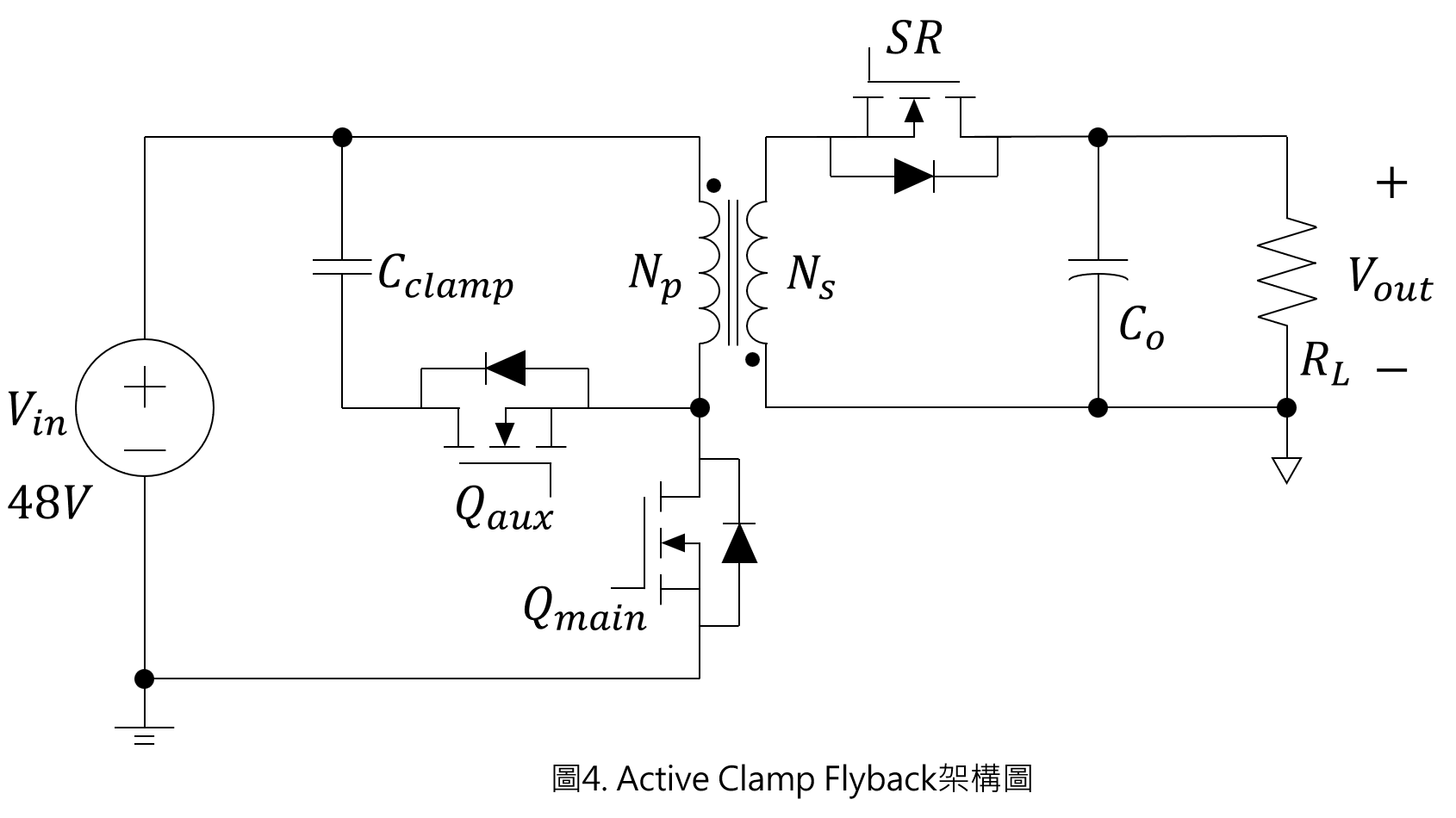

隨著 PoE 功率需求提升至 Type 3 與 Type 4 等級，傳統 Flyback 架構在大電流條件下面臨較高的導通損耗與切換損耗，因而限制其功率提升空間。為改善此問題，高功率 PoE 可採用主動鉗位返馳式（Active Clamp Flyback, ACF）架構，如圖 4。ACF 透過諧振方式實現零電壓切換（ZVS），可有效降低高頻切換造成的損耗與發熱。

但ACF的控制IC成本高昂且迴路設計較為複雜。基於量產與系統穩定度考量，實務上高功率PoE需要改善效率時，更傾向採用結構簡單的返馳式(Flyback)拓樸，並透過下列兩種方法來減少發熱：

1. 同步整流(Synchronous Rectification, SR)：傳統二極體會產生大壓降損耗(常見壓降約為0.6V~0.8V)，改以低內阻的MOSFET進行整流，大幅降低大電流通過時的發熱。
2. 低內阻 ( R_{ds_on})
   的開關元件：針對一次側與二次側的開關，改用具備低導通電阻的矽基MOSFET，以降低大電流下的電阻熱損耗。

透過上述元件與架構改良，可在不大幅增加控制複雜度下，降低大功率熱失效風險，並為高功率應用提供高效且具成本競爭力的方案。



實際設計與熱管理對策



在大電流運作條件下， Flyback重視的變壓器與PCB走線阻抗為主要熱耗損來源。為此，實體設計便成為決定系統最終效能與長期可靠度的關鍵。

(1) 磁性元件散熱：平板變壓器

當轉換器進入高功率與高頻應用，傳統繞線式變壓器將面臨以下幾個發熱問題：

1. 漏感：漆包線繞組的耦合不佳，產生較大的漏感，其儲存能量會由Snubber轉為廢熱。
2. 鐵損：高頻運作會增加磁芯的磁滯損與渦流損。
3. 集膚效應：高頻電流會被擠到銅線表面，導致有效導電截面積大幅縮小，交流電阻
   呈非線性飆升。其集膚深度公式為：

4. 鄰近效應：因多層密集繞線之間的電磁場相互干擾，進一步加劇電流分布的不均勻。

為解決傳統 Flyback 在高頻大功率下的散熱與損耗瓶頸，可以使用平板變壓器取代傳統變壓器，兩者對比如下表：

表2. 傳統繞線式變壓器與平板變壓器比較

	傳統繞線式變壓器	平板變壓器
組繞	圓形漆包銅線	多層PCB內部的扁平銅箔
交流阻抗	高	低
漏感	大	小
散熱效果	差	佳
鐵損	大	小
高頻應用	差	佳



(2) PCB佈局：寄生參數抑制與熱傳導

大電流的頻繁切換會在電路板上產生較高的d_i/d_t與d_v/d_t

，增加切換過程中的能量損失並產生更多廢熱。高功率PoE系統的佈局要注意以下事項：

1. 縮小主電流迴路面積：Flyback架構中的主要迴路盡可能緊湊。縮小迴路面積能直接降低寄生電感(L_parastic)，避免主開關MOSFET承受過高的電壓應力與發熱。
2. 切換節點銅箔面積最佳化：主開關 MOSFET 的汲極（Drain）鋪銅面積應在「足夠承載電流」與「避免產生過大對地寄生電容」之間取得平衡，以降低高頻雜訊耦合至系統地的風險。同時，應避免將敏感訊號線配置在該節點的同層相鄰位置或正上、下方，以防止較高的 dv/dt 經由寄生電容干擾主要迴路。
3. 熱通孔設計：SMD 表面貼裝元件的散熱效能高度仰賴 PCB 導熱能力。設計時可於元件底部散熱焊盤下方密集配置熱通孔，將熱量快速垂直導引至 PCB 內層或大面積接地銅箔，以降低局部熱堆積與熱點風險。



結論



隨著 PoE 技術從早期低功率設備逐步演進至 IEEE 802.3bt Type 3 與 Type 4 的高功率應用，PD 端電源架構對效率、熱管理與系統可靠度的要求也明顯提升。面對長距離傳輸造成的輸入電壓波動與多樣化終端功率需求，設計者必須在拓樸選擇、元件特性與實體佈局間取得平衡。實務上，Flyback 仍是多數 PoE PD 系統的主流架構，而透過同步整流、低導通電阻 MOSFET 與高效磁性元件的導入，可有效提升高功率運作時的轉換效率並降低熱損耗。此外，合理的 PCB 佈局與熱管理設計亦是確保長期穩定運作的重要因素。
