電源轉換器的控制架構

電源轉換器電氣性能與回授控制方式息息相關。控制迴路的設計不僅影響穩態輸出精度，更直接決定動態響應、迴路穩定度與瞬態調節能力。即使採用相同的回授控制理論，若功率架構或補償設計不同，實際表現仍可能有所差異。本文將聚焦於脈波寬度調變（Pulse-Width Modulation, PWM）控制架構，系統性介紹電壓控制模式（Voltage Mode Control）與電流控制模式（Current Mode Control）的運作原理，並比較兩者在迴路補償設計、負載瞬態響應、穩定性裕量以及系統整體動態特性上的差異。



緒論

回授補償是電源轉換器不可或缺的設計機制，其目的在於確保輸出電壓在不同輸入與負載條件下保持穩定。控制架構則直接影響系統的穩壓能力與動態響應特性，如圖1所示。目前常見的PWM控制方式主要包括電壓控制模式與電流控制模式。

電源轉換器的電壓控制模式是透過回授電路對輸出電壓取樣並作為回授訊號，藉由誤差放大器將輸出電壓與鋸齒波參考電壓做比較，從而產生誤差訊號。這個誤差訊號用於調整PWM訊號的責任週期，通過調節責任週期來補償輸入或負載之變動，從而穩定電源轉換器的輸出電壓。

使用電壓控制模式的轉換器時可能會遇到一些問題，例如系統難以迅速響應突然的負載變化，以及迴路增益隨輸入電壓變化而變化等問題。相比之下，改用電流控制模式可以解決這些問題。電流控制模式相對於電壓模式更能快速響應負載變化，並且迴路增益相對更穩定，接下來將會介紹這兩者控制模式並比較。



基本控制理論

在控制理論中，我們會用轉移函數與迴路分析來了解系統穩不穩、反應快不快。對電源轉換器來說，在正常工作狀態下可以把它視為近似線性系統來分析。

控制系統有開迴路與閉迴路之分。開迴路沒有回授機制，輸出不會影響輸入，因此無法修正誤差；閉迴路則透過回授把輸出訊號送回控制端（如圖2），讓系統能自動調整並維持穩定。

系統根據回授信號相位的不同可分為正回授(和負回授。若回授信號與系統信號的相位相反，則稱為負回授；反之則稱為正回授。

以下為閉迴路系統之轉移函數:

簡化後如下:

公式(2)中，閉迴路轉移函數比較不受到受控系統G(s)的變動而改變，有效降低控制系統對受控系統的靈敏度，消除輸入干擾對控制系統的影響。在電源轉換器中，閉迴路系統的控制模式包含電壓控制與電流控制，其中分別是對回授訊號不同的取樣方式，其用途皆控制PWM訊號以調變責任週期，進而影響和抑制輸出電壓。





PWM責任週期

PWM控制的責任週期是開關元件工作時間在一個周期中所佔的百分比。電源轉換器調變開關元件的導通時間的百分比，來影響輸出電壓的大小。



以下為理想的返馳式轉換器的轉移函數，輸出電壓與輸入電壓跟責任週期關係如式(3):

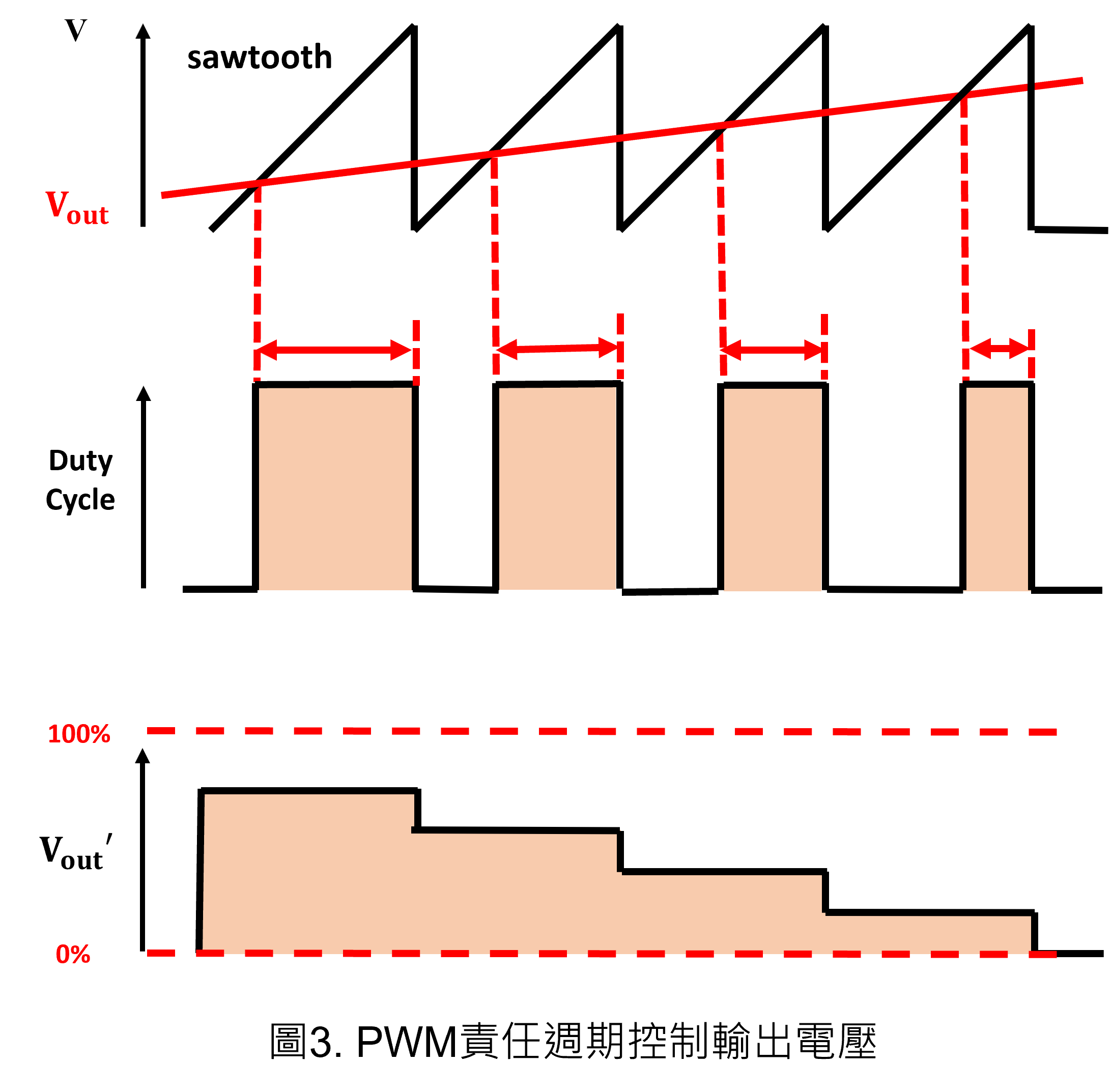

若實際輸出電壓值 低於設計電壓值時，根據式(3)，對開關元件進行控制，使責任週期變長，而變動後輸出電壓值 上升；反之輸出電壓值 高於設計電壓值時，則控制責任週期變短，而變動後輸出電壓值 下降。



電壓控制模式

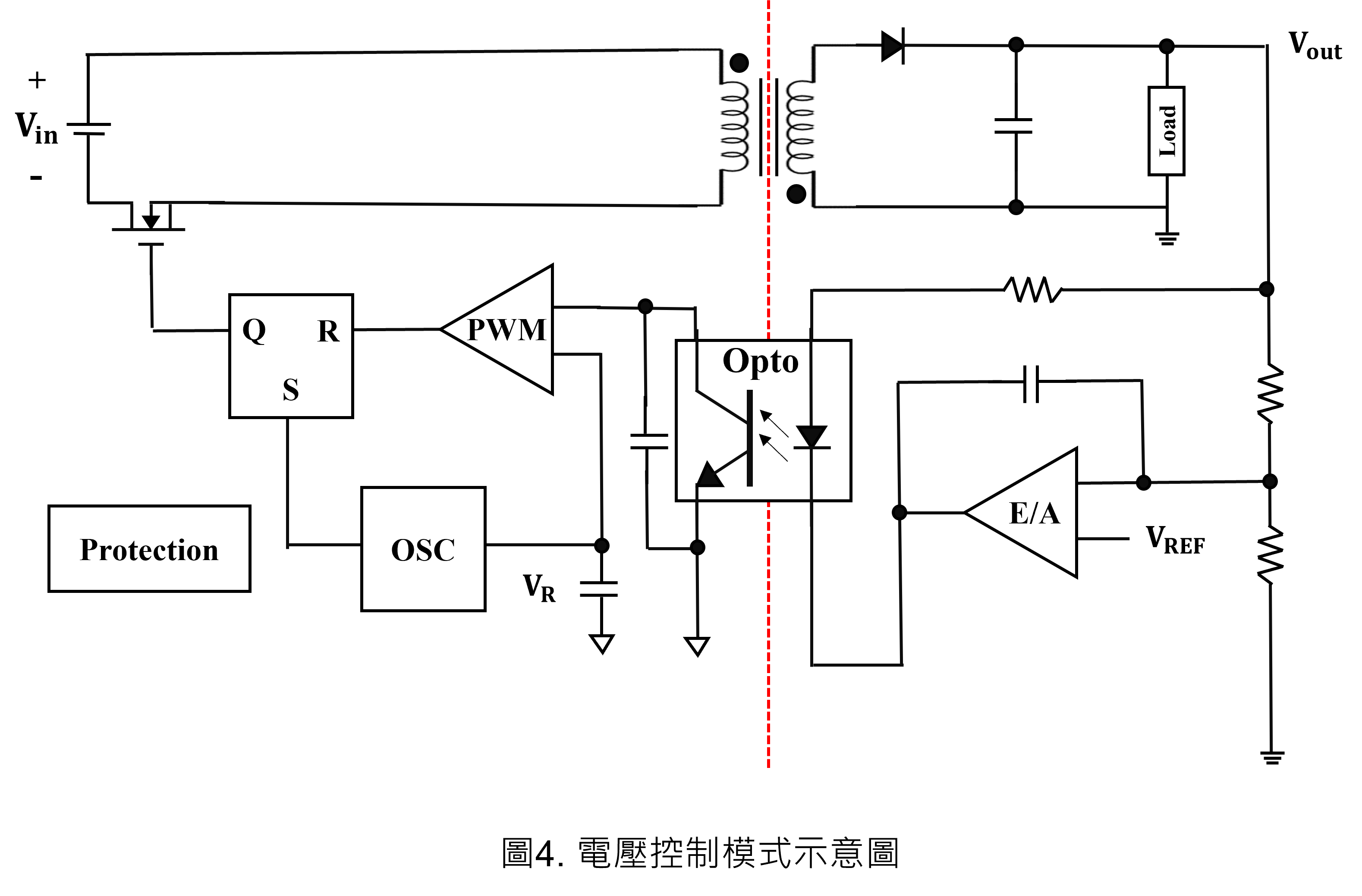

電壓控制模式（Voltage Mode Control, VMC）的運作機制係透過回授網路對輸出電壓進行取樣，並將其與誤差放大器（Error Amplifier, E/A）之基準電壓比較，以產生誤差信號。該誤差信號再與振盪器（Oscillator, OSC）所產生之固定頻率鋸齒波（Sawtooth Ramp）於PWM比較器中進行比較，最終決定開關元件之占空比（Duty Cycle），以調節輸出電壓，如圖4所示。

(1) 優點與缺點

電壓控制模式屬於單迴路控制架構，設計概念相對直觀，補償網路設計成熟，且對開關雜訊具有較佳的雜訊容忍度。然而，其動態性能受限於功率級雙極點特性，在負載瞬態變化時響應速度較慢，通常需透過較複雜的相位補償網路以確保足夠的相位裕量（Phase Margin）。 此外，迴路增益（Loop Gain）會隨輸入電壓與工作條件變動而改變，可能導致在寬輸入範圍應用中穩壓性能與動態表現出現差異。

(2) 設計注意事項

在PCB實作上，回授路徑（Feedback Trace）之佈局對系統性能影響顯著。若回授線路阻抗過高或與高dv/dt節點鄰近，將可能引入雜訊耦合，降低電壓調節精度與穩定性。

設計上應優化回授佈線，包括：

• 縮短回授路徑並遠離高頻開關節點
• 增加走線寬度並降低寄生阻抗
• 必要時採用電氣隔離或差動取樣架構

上述措施可有效降低雜訊干擾並提升輸出電壓精度。



電流控制模式

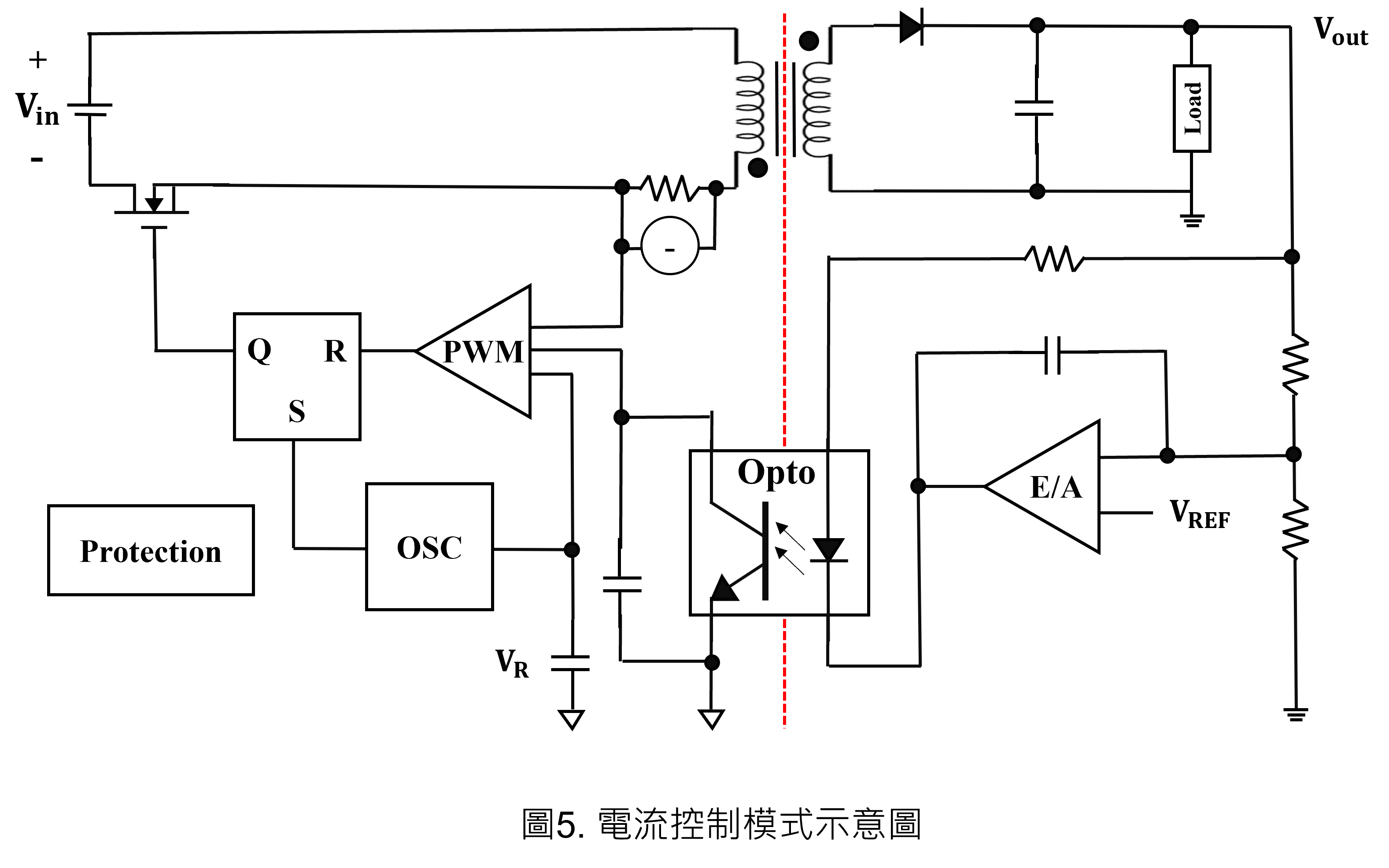

電流控制模式的系統包含電壓回授路徑和電感電流回授路徑。電流回授路徑是感測變壓器的一次側輸入電流，電壓回授路徑是偵測輸出電壓誤差訊號，再經由補償器後，計算兩者訊號的差異，最後，產生PWM控制脈衝訊號，如圖5。

(1) 優點與缺點

電流控制模式（Current Mode Control, CMC）採用雙迴路架構，包含外部電壓迴路與內部電流迴路。雖然控制結構較電壓模式複雜，但其補償設計相對簡化，因為內電流迴路有效降低功率級之階數，使系統僅呈現單極點特性，從而提升相位裕量（Phase Margin）與整體穩定性。

此外，電流模式具備較佳的負載瞬態響應能力，並能在輸入電壓與負載大幅變動時維持較穩定的迴路增益。然而，其缺點包括電流感測元件（如感測電阻或電流變壓器）所造成的額外功率損耗，可能降低轉換效率。另一方面，當占空比（Duty Cycle）超過 50% 時，系統可能產生次諧波振盪（Subharmonic Oscillation）。

(2) 設計注意事項

在電流控制架構中，系統穩定性與一次側電流波形密切相關。理論上，於連續導通模式（CCM）操作且占空比大於 50% 時，若未加入適當斜率補償，將產生次諧波振盪現象。

因此，設計上應：

• 在高占空比操作下加入適當比例之斜率補償
• 優化電流取樣佈線，避免寄生效應影響控制準確性

透過上述措施，可確保電流模式控制於寬操作範圍內維持穩定與高可靠度運作。



如何選擇迴路控制

電壓控制模式與電流控制模式是目前常見的PWM控制方法。隨著電子產品對高功率、高效率與高穩壓精度的需求不斷提升，控制架構的選擇變得更加重要。 在多數中高功率應用中，電流控制模式因具備較佳的負載瞬態響應與穩定性，逐漸成為主流選擇。不過，隨著控制IC高度整合與技術進步，電壓模式的部分限制也能透過改良補償與內建功能加以改善。

因此，使用者可根據應用需求與設計規格，選擇最合適的控制方式。以下將比較兩種控制架構的性能差異。

表1. 電壓與電流控制模式的比較

	電壓控制模式	電流控制模式
穩壓效果	差	佳
負載響應速度	慢	快
補償電路設計	複雜	簡單
雜訊耐性	高	低



結論

綜上所述，電源轉換器控制架構的選擇應基於系統動態需求與設計複雜度的綜合權衡。

如果您的設計目標是追求極致的電壓穩定性與快速應對大幅負載變動，電流模式控制能提供顯著的優勢。若您的系統對雜訊干擾較為敏感，且希望簡化電路設計，電壓模式控制則是更穩妥的選擇。建議使用者根據具體的應用場景進行評估，以確保電源模組能發揮最佳性能。
