反向電流保護

現代的電源系統中經常將MOSFET作為開關使用,但MOSFET本體二極體的存在,導致MOSFET處於關閉狀態時,不能防止反向電流,若電路沒有適當保護措施將導致額外能量損耗。本文將討論常見的反向電流保護方式並比較差異,讓使用者能根據不同的電路需求找到合適的保護方案。

1. 緒論

  • 反向電流

當系統的電流方向與正常工作時的方向相反,就稱為反向電流,如圖 1所標示的電流方向即為經由MOSFET本體二極體流動的反向電流,其產生原因包括了電池反接、多路複用、汽車起動等等情形。舉例來說,在電池的應用系統中,若電池正負反接會產生反向電流。





2. 保護方式
反向電流會對電路中的敏感元件造成損壞,如低耐壓電容、LED。為了避免造成損害,需要減少反向電流,甚至阻斷,以下介紹減少反向電流的防護方式。

  •     二極體

使用二極體作為反向電流保護是一種非常簡單且可靠的解決方案,成本低,易於集成,如圖 2所示。非常適合於高壓、低電流的環境。使用電池的應用系統中,二極體的正向壓降將縮短電池使用壽命、降低轉換效率。
舉例來說,傳統二極體的兩端電壓壓降為0.7V,若系統電流為5A,二極體本身將產生0.7V×5A=3.5W的損耗。為了降低二極體帶來的損耗及壓降問題,可以改用壓降較小的蕭基特二極體,不過成本較高且具有更大的反向漏電流。

  • 背對背MOSFET

功率MOSFET在電路應用中常作為開關元件使用,但單一個功率MOSFET源極與汲極之間的本體二極體在反向電流衝擊時無法防護,因此串聯一個汲極與源極方向與之相反的功率MOSFET針對反向電流做防護,如圖 3所示。

此方式有較低正向導通電壓與高電流的特性,相對於二極體更符合於低功率損耗的需求,但所佔用的電路板面積較大。



3. 延伸應用

  • 負載開關

負載開關的功用於開啟和關閉電源的電子繼電器,常見的腳位有輸入電壓、輸出電壓、遠端控制信號和接地端。圖 4呈現了一個具有阻斷反向電流功能的負載開關,其內部電路就是透過MOSFET或二極體來達到反向電流保護。

  • 電子保險絲

電子保險絲是從傳統的溫度保險絲延伸出來的新型保險絲,如圖 5所示,其原理是供給負載的電流將流經 MOSFET 與感測電阻,透過感測電阻上的電壓監測,當感測電阻兩端壓差超過預設值時,控制邏輯會關閉MOSFET,以達到保護功能。具有反向電流保護的電子保險絲內部大多使用串聯MOSFET的方式達到保護功能,如圖 6所示。



4. 電池開關電路實驗

常見的反向電流防護是由二極體、MOSFET延伸出來,以二極體與MOSFET作為實驗對象,使用簡單的電池開關電路觀察反向電流發生時的電壓電流,元件規格如圖 7所示。

  • 無外加措施

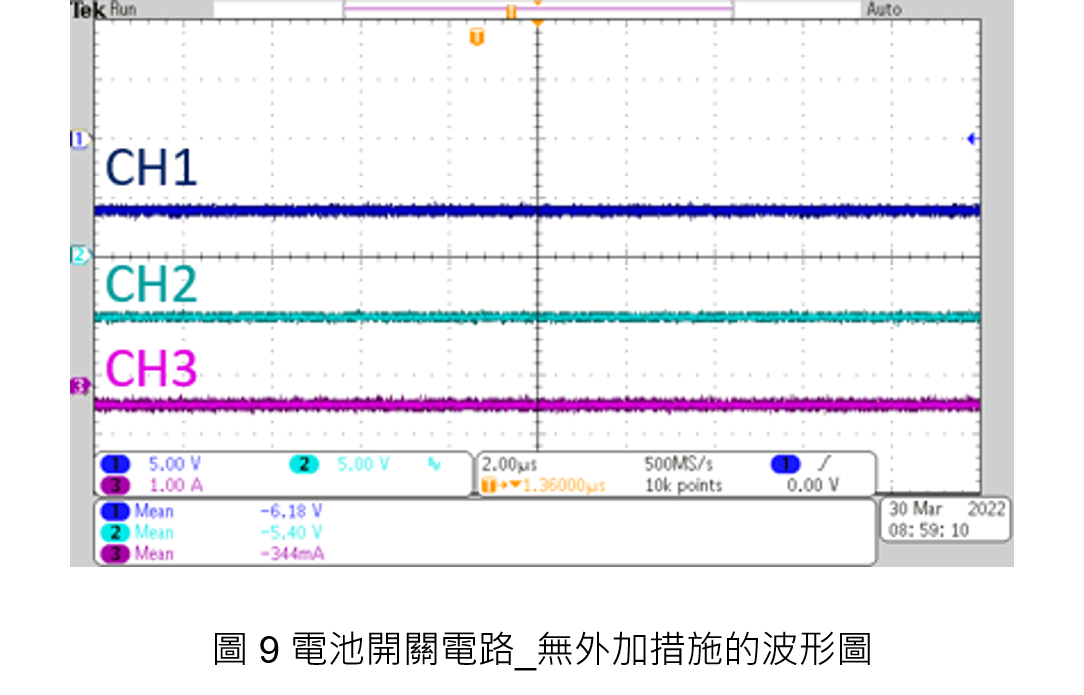

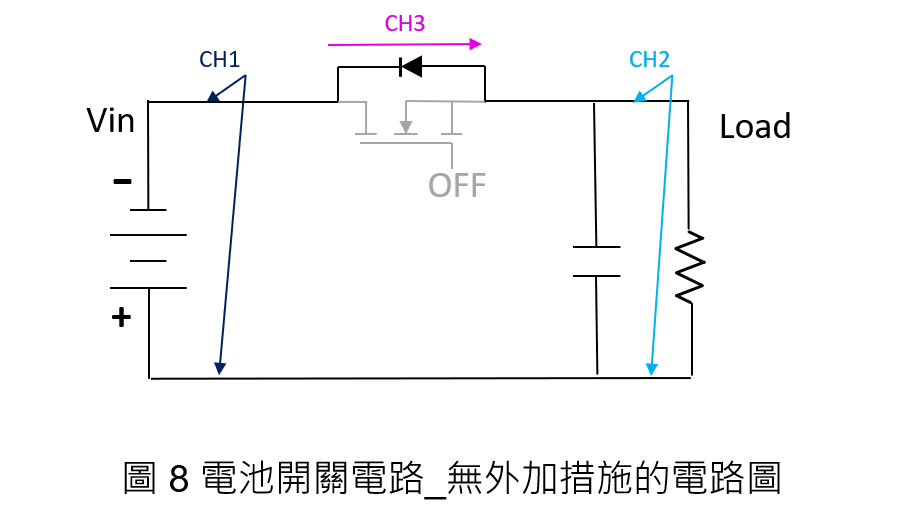

電路架構如圖 8所示,電源端為反向的6V電池,MOSFET狀態為關閉,圖 9中的CH1為輸入電壓,CH2為輸出電壓,CH3為反向電流,輸出電壓因為MOSFET的本體二極體下降0.78V,且電流為-344mA,約略等於5.4V/15Ω之值,近似於正常工作時的電流大小。可見開關電路沒有保護措施將無法抑制反向電流,在更高電壓電流的系統中將產生更大的危害。

  • 二極體

在圖 8電路的基礎下,串聯二極體如圖 10所示,圖 11是電壓電流量測結果,其中CH1為輸入電壓,CH2為輸出電壓,CH3為反向電流,從圖中可以看到反向電流被有效抑制僅有-1.87mA。使用二極體雖然可以抑制反向電流,但在正常工作時卻會受障壁電壓影響,降低輸出電壓大小,同時縮短電池的使用壽命。

  • 二極體

在圖 8電路的基礎下,串聯二極體如圖 10所示,圖 11是電壓電流量測結果,其中CH1為輸入電壓,CH2為輸出電壓,CH3為反向電流,從圖中可以看到反向電流被有效抑制僅有-1.87mA。使用二極體雖然可以抑制反向電流,但在正常工作時卻會受障壁電壓影響,降低輸出電壓大小,同時縮短電池的使用壽命。

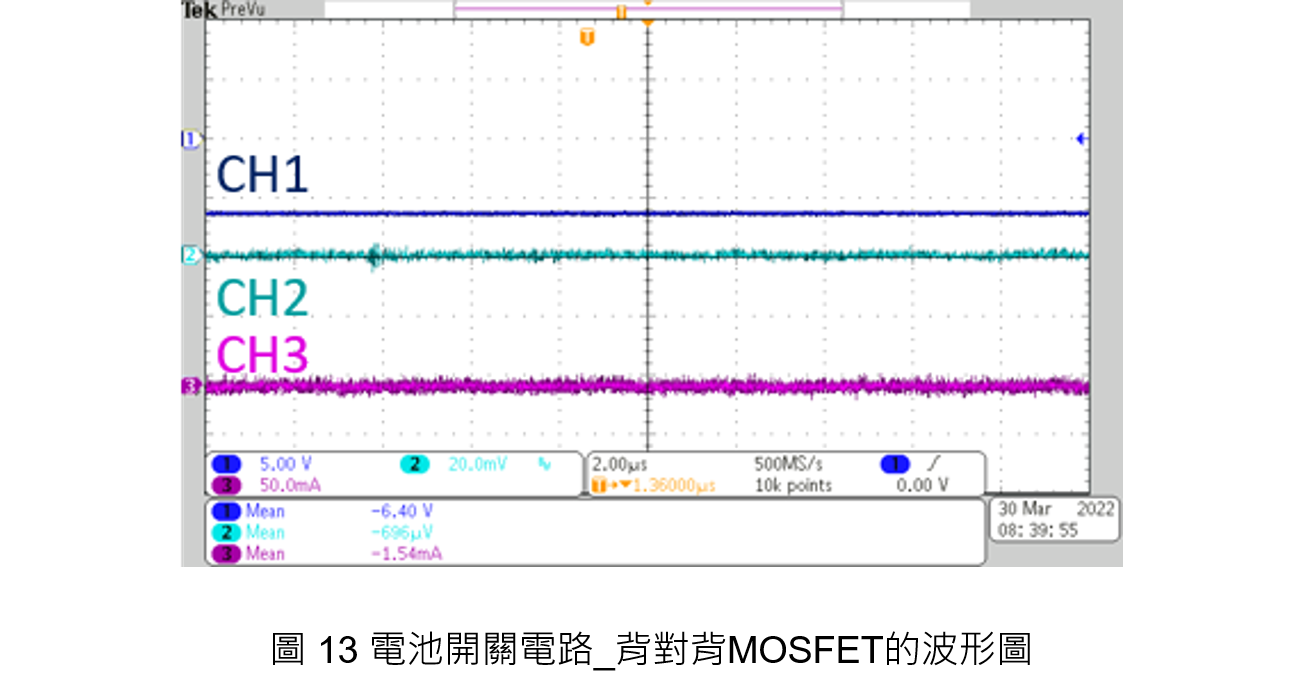

數據整理以下

表 1
1 不同保護元件之電池反接電路_電壓電流比較表
  無保護 二極體 背對背MOSFET
輸入電壓 -6.18V -6.42V -6.40V
輸出電壓 -5.40V -804uV -696uV
系統電流 -344mA -1.87mA -1.54mA



5. 多路複用電路實驗

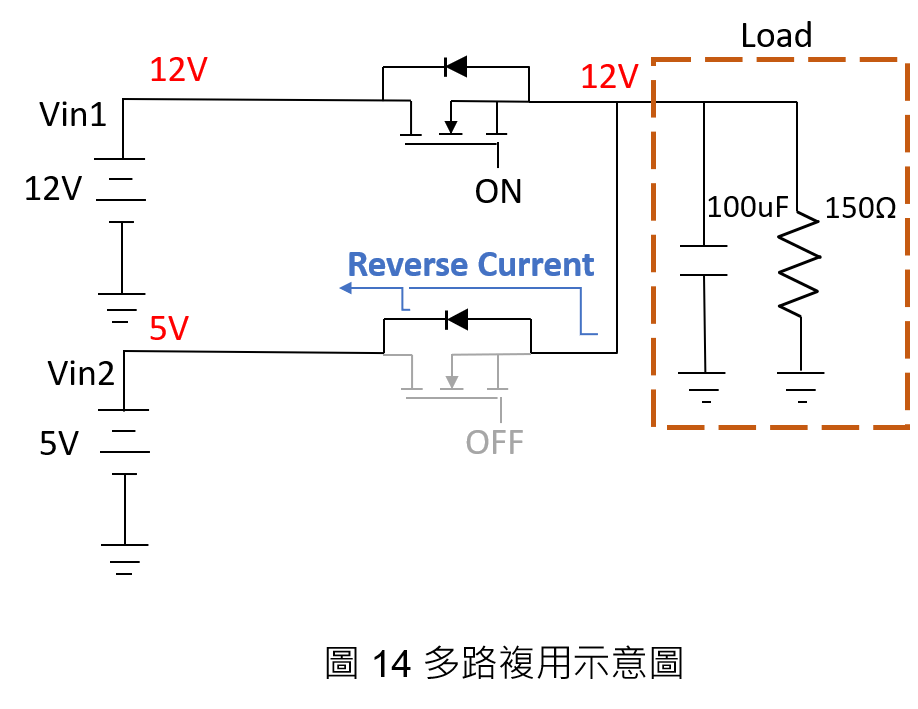

在多路複用的情況下,若電路沒有反向電流保護將導致電流回流至電源造成傷害,電路與元件規格如圖 14,以下以二極體與MOSFET作為實驗對象,觀察使用不同元件在反向電流發生時的電壓電流變化。

  • 無外加措施

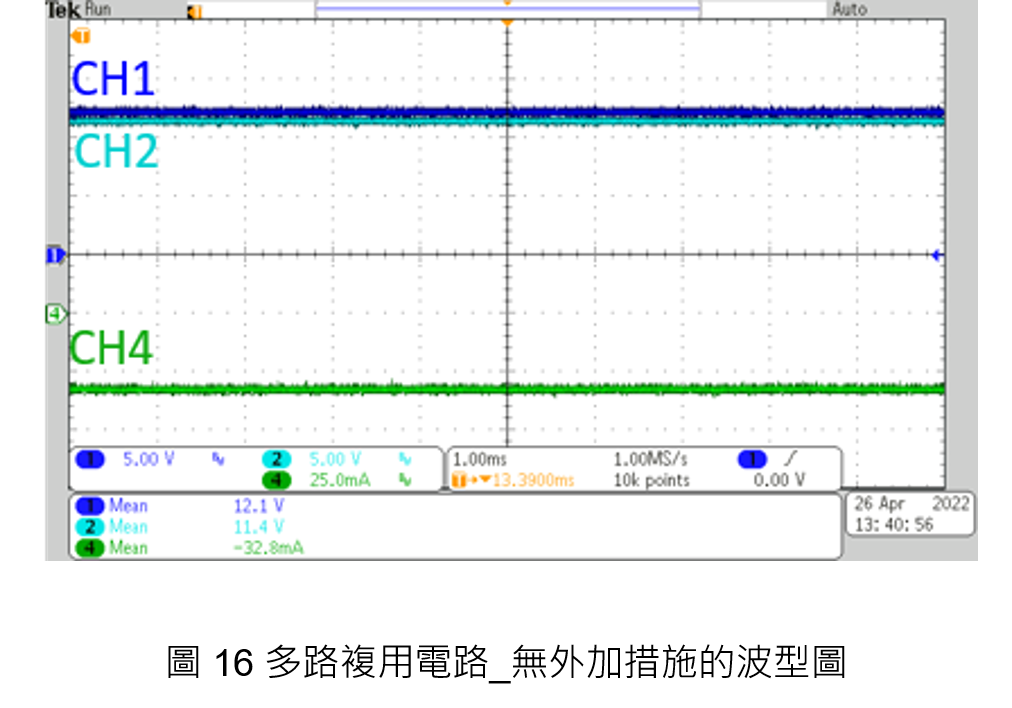

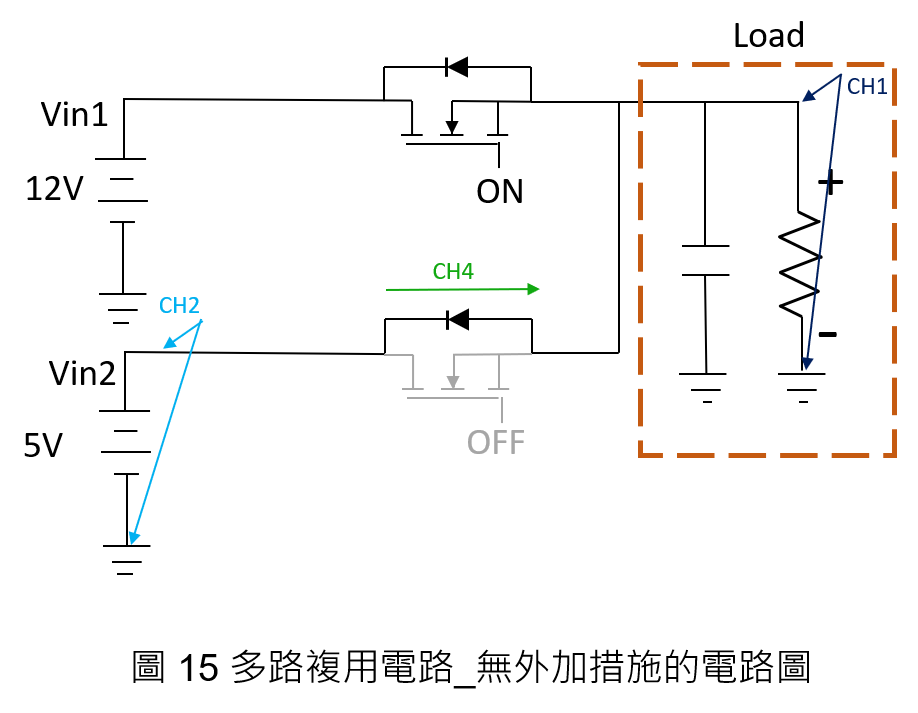

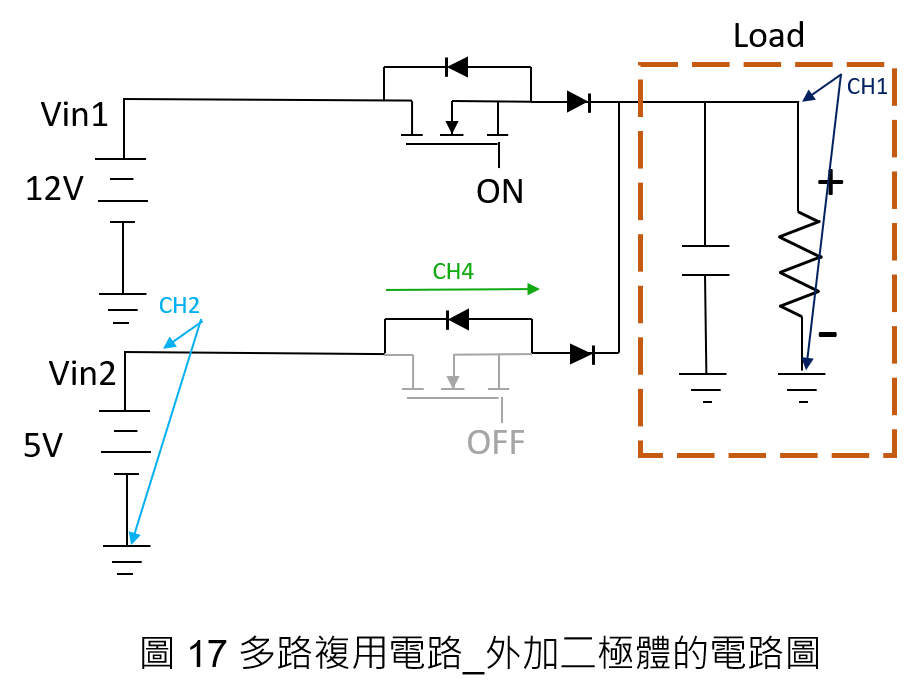

電路架構如圖 15所示,Vin1的MOSFET開關導通,Vin2的MOSFET開關關閉,圖 16圖 15中的CH1為負載端電壓,CH2為Vin2電壓,CH4為Vin2的電流,可以發現Vin2的電壓由5V上升至11.4V,這是由於Vin1的電流經下方MOSFET回流至Vin2導致,由圖 16的CH4可以看到Vin2的電流為-32.8mA。可見在沒有保護措施的情況下,反向電流將衝擊低壓電源。

  • 二極體

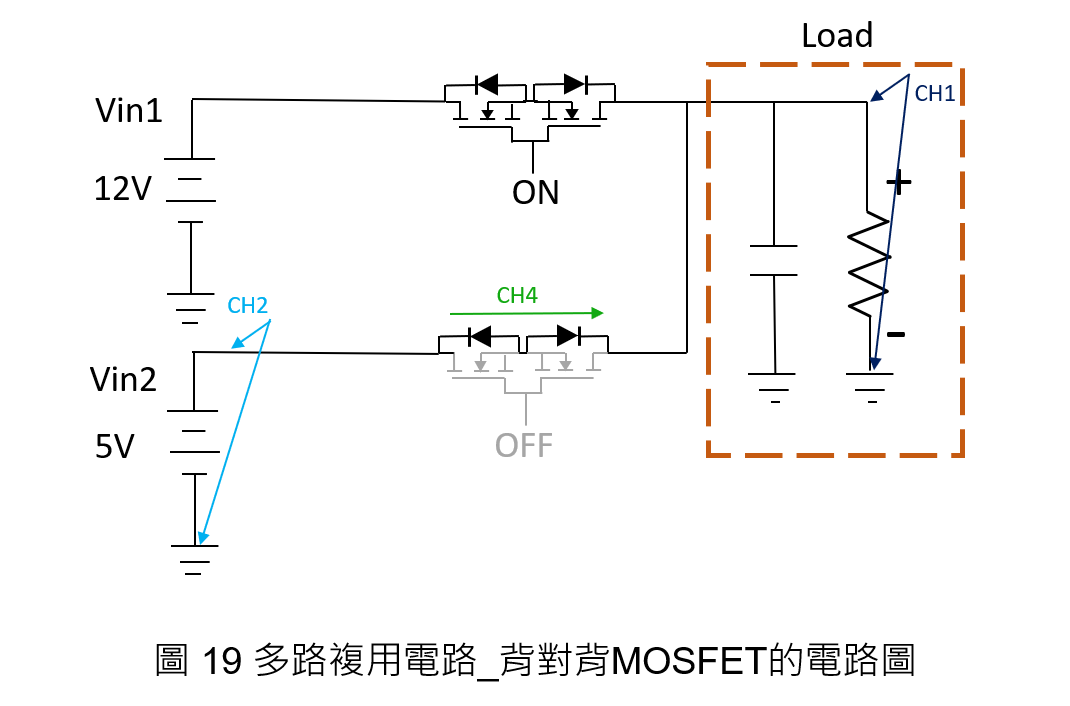

在圖 15電路的基礎下,兩個MOSFET皆串聯二極體如圖 17所示,圖 18是電壓電流量測結果,其中CH1為負載端電壓,CH2為Vin2電壓,CH3為Vin2的電流,從圖中可以看到反向電流被有效抑制。

  • 背對背MOSFET

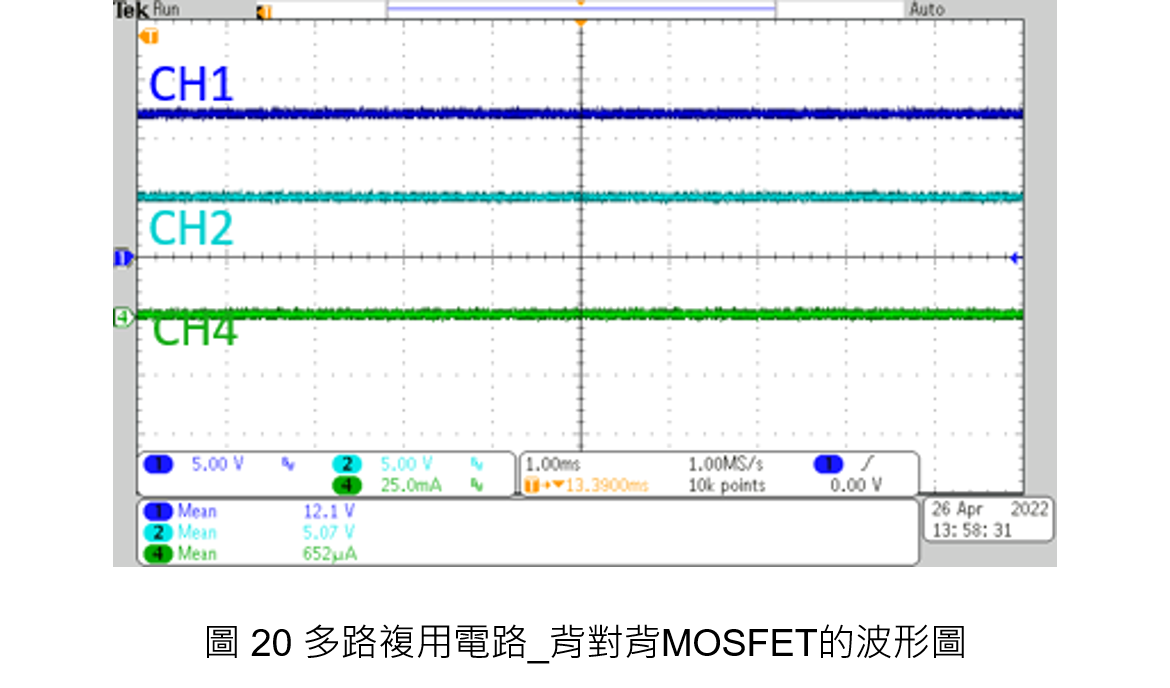

圖 19是把二極體替換成背對背連結的N-MOSFET的電路示意圖,電壓電流量測結果如圖 20所示,其中CH1為負載端電壓,CH2為Vin2電壓,CH4為Vin2的電流,從圖中可以發現反向電流被有效抑制。

數據整理如表2。

2 不同保護元件之多路複用電路_電壓電流比較表
  無保護 二極體 N-MOSFET
負載電壓 12.2V 11.4V 12.1V
Vin2電壓 11.1V 5.07V 5.07V
Vin2電流 -32.8mA 782uA 652uA

Vin2電流

-32.8mA

782uA

652uA

上述兩種電路比較二極體與背對背MOSFET反向電流保護的效果,二極體提供最簡單的保護方式,但二極體的大正向壓降會增加損耗且有發熱的問題;MOSFET由於其低正向電壓和高電流處理能力,相對於二極體,比較適合使用在需要低功率損耗的場合,缺點是占用面積大。



結論

本文比較兩種MOSFET開關電路的應用情形,在無外加措施時電路都受到反向電流的危害;外加的兩種元件對於反向電流都起到顯著的保護作用,差別在於二極體有較大的正向壓降,比較不適合使用在電池系統中;背靠背MOSFET正向壓降較小卻需要克服占用面積的問題。鑑於反向電流保護的重要性,市面上許多電力電子產品如電子保險絲、負載開關等等,都會將這項功能整合,讓使用者無需再外加元件,即能滿足保護需求。
